产品概述:
模切机按照压印方式可分为平压平模切机,圆压平模切机和圆压圆模切机。模切压痕设备蕞早是由凸版印刷机演化而来的。
平压平模切机根据版台及压版的位置,又可分为立式和卧式两种。
(1)立式平压平模切机立式平压平
开槽模切机的版台及压切机构都是平版状,版台和压版在模压加工时是外在与地面垂直的位置,是通过往复的摆动来完成模压动作的。
工作时版台固定不动,压版经传动压向版台而对版台施压,按压版运动轨迹不同,又可分为两类:一种是压版绕固定绞链摆动,故在开始模压时,压版工作面与模版面之间形成一定角度,使模切版较早切入纸板下面,从而容易造成下部压力过重,而导致压力不匀的现象;另一种是压版机构在连杆的带动下,先以圆柱滚子为支点,在机座的平导轨上摆动,待压版的工作面转到与模压版平行的位置时,再以平移的方式平行压向模切版。
立式平压平模切机具有结构简单,易于手工操作,维修方便的特点,但速度较慢,效率较低,适于小批量、低精度的加工。

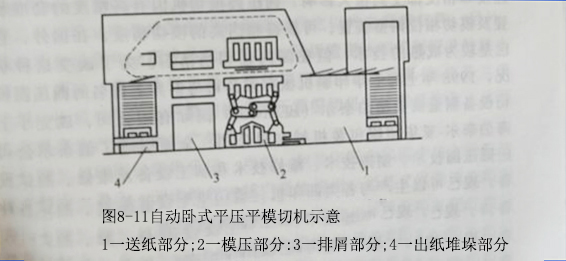

(2)卧式平压平模切机如图8-11所示,卧式平压平式模切机的版台和压版工作面均呈水平位置,工作时是下面的压版由机构驱动向上压向版台而进行模切的。由于卧式平压平式模切机的行程较小,不易于手工操作,而多采用自动输纸。卧式平压平式模切机主要由印刷品自动输入部分、模压部分、模压品输出部分以及电器控制、机械传动等部分组成。其整体结构与纸张胶印机相类似,不同的主要是在模压部分,而模压部分又主要由进料、模压及脱模传出等部分组成。
进料部分的功能是将待加工的印刷品间歇地传送到模压部分,主要由印刷品定位装置、卷曲消除装置、超速控制装置组成。
由于具有生产成本低、换版容易、安全防护性好、易实现自动化、模切精度高、价格适宜及操作维修简单等特点,在我国的发展迅速。如上海亚华印刷机械有限公司开发的 TYM720~1050系列全自动平压平模切烫金两用机,其性能已接近国际水平,新近开发的 MW1050A-11高速自动模切机整机具有良好的动态性能和较高的模切精度(±0.1 mm),由 PLC可编程序控制器及LCD触摸屏控制和操作,并采用了先进的变频调速技术,清废采用了刀板式快速冲废技术,模切时速达7500张。刚刚通过鉴定的TYM780L激光全息标识烫印机是专门用来烫印防伪全息标识的设备,它除了具有普通模切、压痕、烫金功能外,还增加了全息套准烫印功能。
