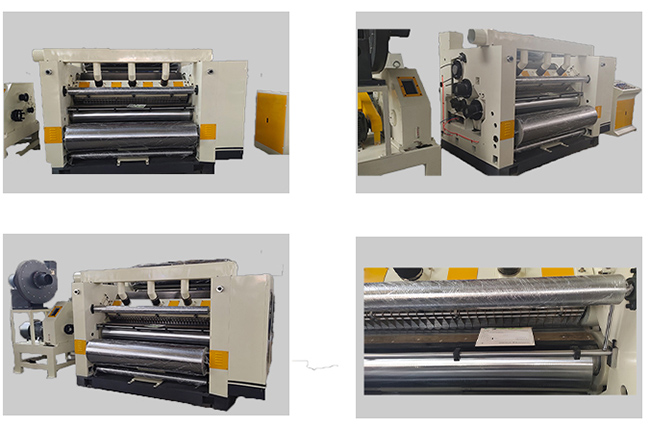

内吸式单面机实景拍摄如图
产品介绍：
内吸式瓦楞机采用了在瓦楞辊壁周围加工多个通孔,表面采用间隔不连通的真空槽与通孔联通,它由抽风机通过端面通孔内吸真空槽,将瓦楞纸吸附在中瓦楞辊180度范围内形成负压区,这样轧制的瓦楞吸风条纹不在同一直线上吸风槽宽不超过2mm,可减免单面瓦楞纸板条纹痕迹现象,提高了瓦楞纸板的强度和质量.由于内吸风量损耗小,吸风效果好,省风省电.引风机配备有消音装置.
产品材质和结构：
采用油浸式传动箱,万向节连接输送动力与速度,直接驱动瓦楞辊,压力辊,涂胶辊,限胶辊,隔离了主振动源,减小振动,保证整机运行精度,提高瓦楞压制品质.风机采用离心真空吸风机.
瓦楞辊采用高品质合金钢45CrMo,表面经中频淬火后镀硬铬,硬度达HRC58以上,表面淬火层深度高达7mm,性能好,使用寿命长.科学的楞型设计,提高节纸率.压力辊选用45号高品质碳素钢,表面经中频淬火处理后精磨带中高并镀硬铬.
采用独立涂胶辊清洗动力和电动隔胶板装置,可控制涂胶宽度,适应不同幅宽纸板的生产.涂胶间隙电动微调,数字显示,可根据生产线速度和纸张差异随时调整.涂胶辊清洗电机在整机停运时独立运转.涂胶辊网纹25目.
采用高温润滑脂润滑,方便可靠.
各导纸辊,予热辊热处理后,表面均经精磨并镀硬铬处理.预热辊,压力辊,瓦楞辊均符合二类压力容器标准,并经专注机构验证,工作压力1.1MPa.
内吸式瓦楞机瓦楞辊直径分:280mm,325mm,360mm,410mm,幅宽大2500mm.
导纸方式采用真空吸附,带风量调节装置,保持高速状态下瓦楞楞型的稳定.
内吸式瓦楞机瓦辊,压力辊轴承采用耐高温润滑脂润滑.
